臥式擺線針輪減速機

你的位置：首頁 > 公司產品 > 擺線針輪減速機 > 臥式擺線針輪減速機

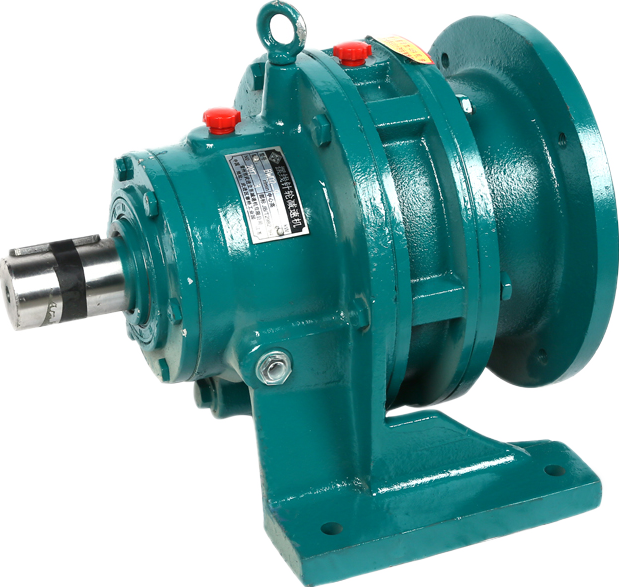

BWD7-23-30kw臥式擺線針輪減速機

更新：2020/3/2 22:15:03??????點擊：

品牌：???江蘇常州艾普森減速機
型號：???BWD5-23-15

產品介紹

擺線針輪減速器結構型式：BW臥式雙軸型；BL立式雙軸型

BWY臥式帶電機型，BLY立式帶電機型

3.擺線針輪減速器型號表示方法示例：

B—擺線針輪減速器 W—臥式結構

E—二級 L—立式結構

一擺線針輪減速機型號對照表

減速機標準

一級

JB/T2982-94A

X1

X2

X3

X4

X5

X6

X7

X8

X9

X10

X11

X12

JB/T2982-94B

B09

B0

B1

B2

B3

B4

B5

B6

B7

B8

B9

JB/T2982-81

B12

B15

B18

B22

B27

B33

B39

B45

B55

B65

減速機標準

二級

JB/T2982-94A

X32

X42

X53

X63

X64

X74

X84

X85

X96

X106

X118

X128

JB/T2982-94B

B10

B20

B31

B41

B42

B52

B53

B63

B74

B85

B95

JB/T2982-81

B1821

B2215

B2715

B2718

B3318

B3322

B3922

B4527

B5533

B6533

注：不同標準相應機型號，性能指標基本相同，外形、安裝和連接尺寸略有不同。用戶盡量選用JB/T2982-94A、B標準。

表二：機座型號

一級	二級	三級
09	10（1號和0號串聯）	2009（2號和0號和09號串聯）
0	20（2號和0號串聯）	310（3號和1號和0號串聯）
1	31（3號和1號串聯）	420（4號和2號和0號串聯）
2	41（4號和1號串聯）	531（5號和3號和1號串聯）
3	42（4號和2號串聯）	631（6號和3號和1號串聯）
4	52（5號和2號串聯）	742（7號和4號和2號串聯）
5	53（5號和3號串聯）	852（8號和5號和2號串聯）
6	63（6號和3號串聯）	953（9號和5號和3號串聯）
7	74（7號和4號串聯）
8	84（8號和4號串聯）
9	85（8號和5號串聯）
	95（9號和5號串聯）

注：按結構型式分為：臥式、立式；按驅動器聯接方式分為：雙軸型、電機接盤型、電機直聯型

表三：傳動比

一級	二級		三級
7	99（9×11)	1505(35×43)	三級機型均可按照一級傳動比的比數任意組合3個速比相乘即可
9	121(11×11)	1849(43×43)
11	187(11×17)	2065(35×59)
17	289(17×17)	2537(43×59)
23	391(17×23)	3481(59×59)
29	493(17×29)	4189(59×59)
35	595(17×35)	5133(59×87)
43	731(17×43)	7569(87×87)
59	841(29×29)
71	1003(17×59)
87	1225(35×35)

注：凡一級機型具有的傳動比，二級、三級機型均可按照一級傳動比的比數任意組合即可，

如需其他傳動比可與本公司技術部聯系技術垂詢：18961182785

表四：輸入功率

輸入功率一只適用于直聯型電機（KW）
4級	0.18	0.25	0.37	0.55	0.75	1.1	1.5	2.2	3.0	4.0	5.5	7.5	11	15
6級														18.5	22	30	45

表五：減速機工作情況系數K

原動機種類工作條件工況系列載荷性質		I 穩定	II 中等沖擊	III 大的沖擊
	斷續工作3小時/日	0.8	1.0	1.35
電動機	8~10小時/日	1.0	1.2	1.5
	24小時/日	1.2	1.35	1.6

說明 1、最大瞬時載荷或起動載荷不超過額定載荷的1600/,

2、原動機為多缸發動機時，數據表中的工作條件與載荷性質可選取K=1.0～1.7

3、原動機為單缸發動機時，數據表中昀工作條件與載荷性質可選取K二1 2～1 8

表六：減速機用途和載荷性質分類參表

用途		載荷分類	用途			載荷分類
攪拌器	純液體	I	*塑料擠出機		薄膜	I
	液體各和固體	II			棒材
	液體（密度可變）				管材
鼓風樓	離心式	I			吹塑機	II
	葉片式		卷揚機（絞車）		重型的	III
	葉輸式	II			中型的	II
壓力機壓縮機	離心式	I	輥道			III
	葉輸式	II	破碎機（礦石）
	往復式（多缸）		錘式粉碎機
	往復式（單缸）	III	混凝土攪拌機			II
運輸機（載荷穩定）運輸機（重載荷非均勻送料）	板式	I	石油工業	石蠟壓縮機
	皮帶式			結晶品冷凍器
	門式		橡膠與塑料工業	*破膠機		III
	鏈式			*混煉機
	螺旋式			*精煉機		II
	板式	II		橡膠壓延機
	皮帶式			織布機		II
	門式		紡機工業	梳棉（毛麻）機
	鏈式			扎布機
	往復式			洗滌機
	螺旋式			紡紗機
	震動式	III

說明：OI穩定載荷 II中等載荷 III大的沖擊載荷 @+按每日24小時工作選取
